天正软件-电气系统T-Elec以AutoCAD2002-2013为平台，秉承了天正软件界面简洁、绘图便捷的一贯风格，搜集了大量设计单位对电气软件的设计需求，是一款全新智能化的电气设计软件。在专业功能上，该软件体现了功能系统性和操作灵活性的完美结合，最大限度地贴近工程设计。天正软件-电气系统不仅适用于民用建筑电气设计亦适用于工业电气设计。
电气平面设计

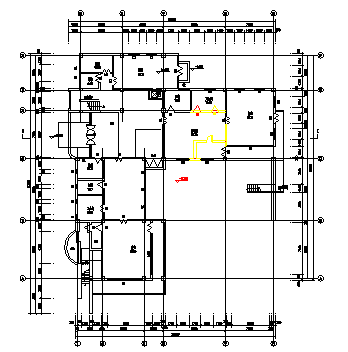

提供多种布置平面设备与导线的方法，布置平面设备时，设备输出界面采 用了浮动式窗口结合动态预演，所见即所得，相辅灵活的右键菜单编辑功能，可方便地绘制动力、照明、弱电、消防、变配电室布置和防雷接地平面图。所有图元采 用参数化布置，一次性信息录入，标注与材料表统计自动完成。
软件设备图块采用09dx国标图例，并且新增楼控类型，增加导线导线图层，提供更多导线供用户使用。
【温感烟感】

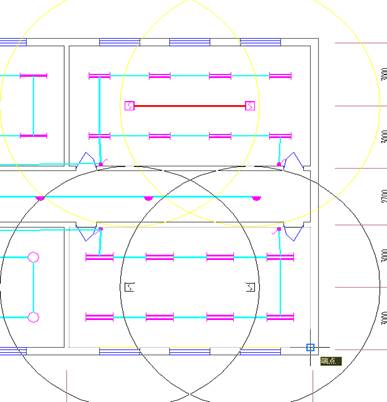

根据参数设定及相关规范，自动计算范围内温感烟感的布置方式和个数，同时可查看每个探头探测范围，根据预览效果，可对参数小幅调整，以达到区域内无死角的保护目的。
电气系统设计
在绘制系统图方面提高了智能化水平。可自动生成照明系统图、动力系统图、低压单线系统图，还可方便绘制各种弱电系统图及二次接线图。其中自动生成的配电箱系统图同时还完成负荷计算功能。此外系统提供数百种常用高、低压开关柜回路方案，80余种原理图集供用户选择。
电气计算
提供全面的电气计算功能，适用于建筑电气设计。包括：【逐点照度】、【照度计算】【多行照度计算】（利用系数法）、【负荷计算】、【无功功率补偿】、【短 路电流】计算、【低压短路】电流计算、【电压损失】计算、【年雷击次数】计算、【继电保护计算】等。所有计算结果均可导入WORD或EXCEL进行保存。

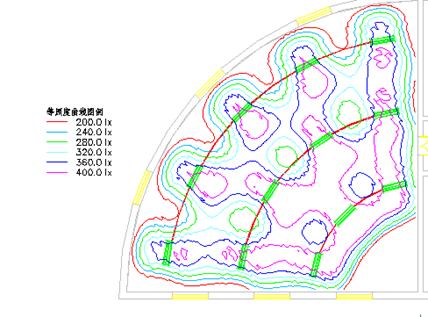

【逐点照度】可计算空间每点照度，显示计算空间最大照度、最小照度值。支持不规则区域的计算，充分考虑了光线的遮挡因素，可绘制等照度分布曲线图，输出Word计算书

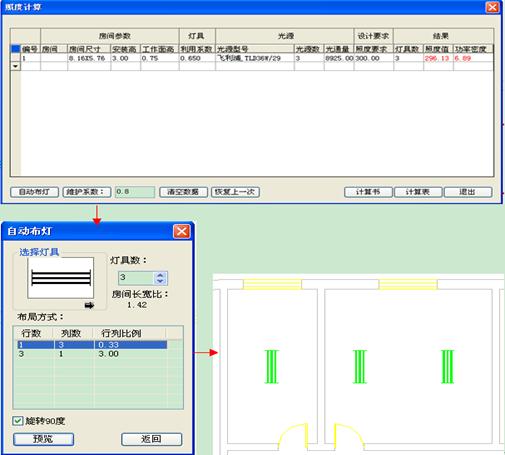

【多 行照度计算】利用系数法，可根据房间面积和要求的平均照度计算应布灯具数量，并根据计算结果核算功率密度；既可选多种灯具种类和众多灯具型号，也可根据灯 具光强由用户自定义灯具。录入了新型灯具、支持不规则房间照度计算，可以输入灯具数反算照度与功率密度，支持多房间同时计算并可自动布灯。

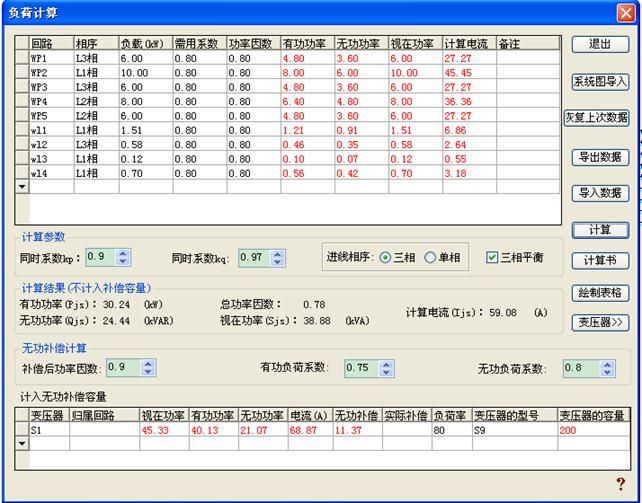

【负荷计算】需要系数法，可直接读取系统图数据，也可自行输入，根据总负荷计算结果，自动计算“无功补偿”，及进行变压器选型，并且支持多变压器计算。
【年雷击次数计算】收录最新防雷规范GB50057-2010，可计算防雷类别，以及考虑周边建筑影响，计算结果可绘制成表格形式，也可出详细的计算书。

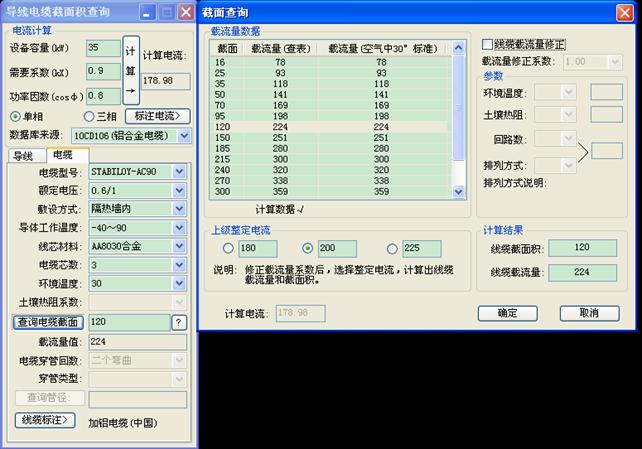

【截面查询】采用10CD106（世德铝合金电缆）、09BD1（取代92DQ）、04DX101-1和华北标办92DQ中的导线、电缆载流量数据，可根据计算电流及载流量查询导线、电缆截面积，及穿管管径，并可查看相应导线或电缆的载流量。
接地避雷

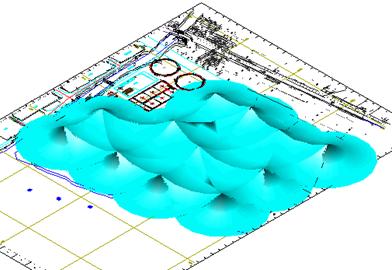

可自由绘制避雷针、避雷带，绘制接地线、接地极。对于天正建筑条件图，可自动生成避雷带。【滚球避雷】支持多针二维、三维避雷，移动避雷针其二维、三维保护区域随即更新。通过绘制PL线的建筑物外轮廓，并可对其赋高度值，查看建筑物避雷三维状态图，同时可查看任意针的三维保护范围。新增【折线避雷】功能，支持平面及山地的避雷针放置。

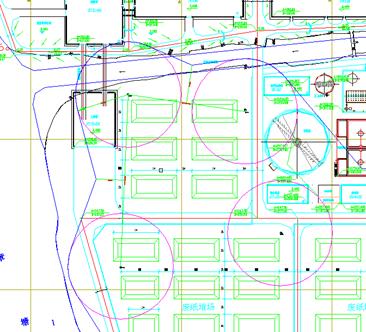

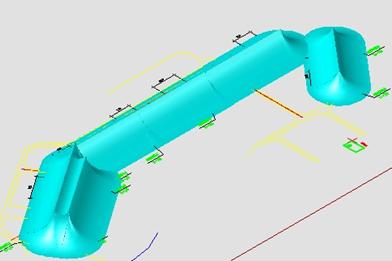

滚球法避雷
折线法避雷
高压短路计算模块：

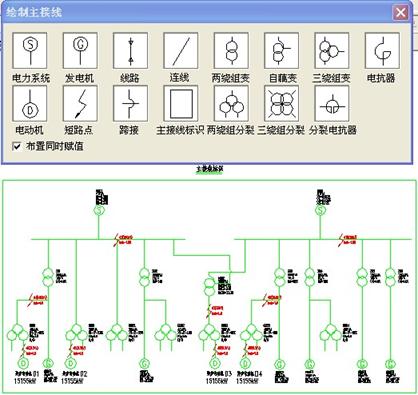

该功能采用“节点导纳”法，实现计算绘图一体化；支持用户任意搭建方案主接线图及阻抗图，并可由主接线图自动转换阻抗图，通过提取阻抗图数据自动进行高压短路电流计算并计入电动机反馈电流；同时计算多个短路点的短路电流（三相短路电流及不对称电流计算），计算结果可成成CAD和word计算书，整个计算无须人工查表，星角变换，智能化的数据处理方式极大提升了计算效率及精度。
变配电室

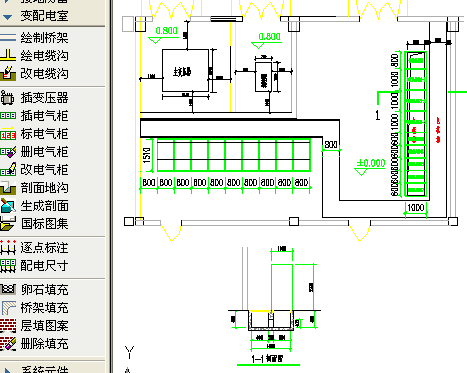

快速绘制配电柜及电缆沟的平、立、剖面图。方便对电缆沟及配电柜的参数化编辑，配电柜尺寸、编号可自动生成、调整。自动生成变配电室剖面图。
三维桥架

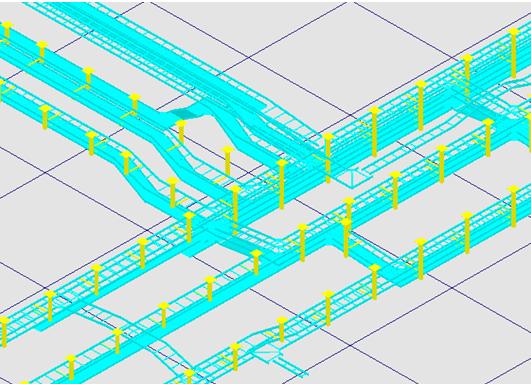

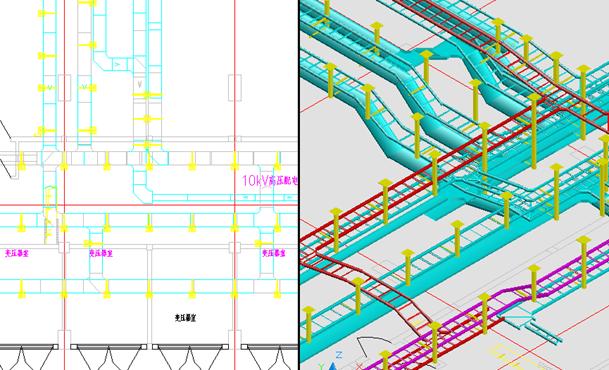

【三 维桥架】系列命令可方便绘制多层、弧形等桥架，绘制过程中自动生成弯通、三通、四通、变径等构件，根据绘制需要可自动生成垂直段桥架及相应垂直构件，桥架 各部分构件相互关联，拖动一部分其余相关连部分随之联动，可多种样式及规格支吊架，并自动进行桥架标注，以及构件统计。
提取清册
【提取清册】功能：支持从多个系统图中同时提取电缆起点、终点、电缆编号、控制电缆编号等基础数据，同时控制电缆以红色显示，和电力电缆区分。最终将提取结果导入用户现有电缆清册文件。
电缆敷设
【电缆敷设】系列命令：

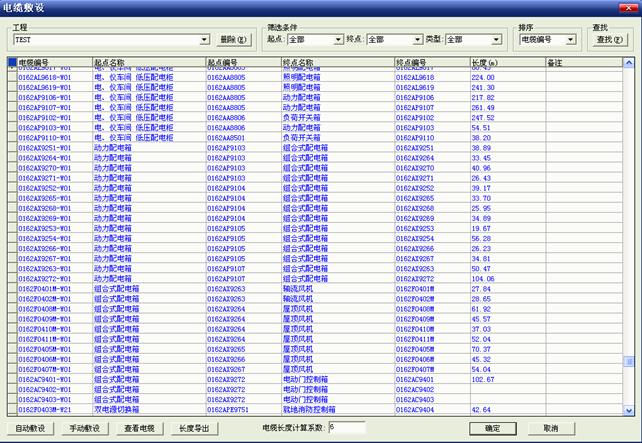

导入“电缆清册表”、“电机表”，可自动进行电缆敷 设，自动绘制电缆敷设图，自动计算每一回路的电缆长度；也可逐条手工敷设，统计电缆及穿管长度，导出清册，并可导出器材表分类汇总；方便查寻每一条电缆路 径，该路径自动高亮显示，可对已经敷设的电缆进行自动标注。提供【信息查询】、【修复连接】、【多图连接】等多种修改及查看功能。
碰撞检查

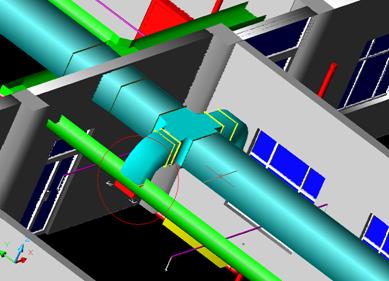

天正水暖电三个专业进行管线综合、碰撞检查，碰撞点可高亮显示。
三维导航
【构件导出】命令，将dwg图纸中的电气实体属性导出到xml文件，导航程序解析xml文件，还原实体三维模型。
其它工具
【图纸保护】可以保护您的dwg图纸，制作为一个整块，没有密码无法炸开，同时可以在没有安装天正软件的环境下正常浏览。
【备档拆图】可将包含多个图框的一张dwg图纸，按照图框将其依次拆分并保存成多张dwg图纸文件。
【批量打印】可在模型空间中直接批量出图，也可打印到文件。
【图纸比对】、【局部比对】可将前后条件图进行比对，条件图前后变化，一目了然；
