线材扭转试验机EZ系列，卧式结构、主要测试扭转圈数、直径在10mm以下

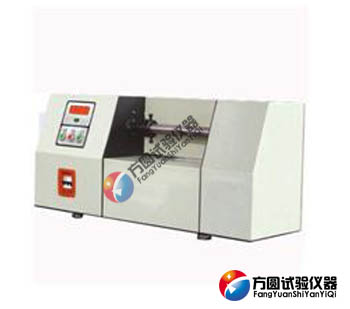

EZ-10线材扭转试验机
产品概述
EZ系列线材扭转试验机EZ-1/EZ-3/EZ-10，依据GB/T239-1999线材扭转试验方法规定的技术要求制成。是我 厂研制的一种数显计数的新型线材扭转试验机，该试验机有三种旋转速度：30；60；120转/分，主要用于￠0.1mm-￠20.0mm金属线材的扭曲试 验。EZ-1/3/10金属线材扭转试验机用于测定金属线材在单向或双向扭曲中承受塑性变形的能力及显示线材的表面和内部缺陷。为生产线材和使用线材的单 位提供了可靠的测量手段。
试样夹持方法
1.液压夹紧钳口一套。钳口由原来的2个加块设计为3个加块，从三个方向对试棒进行加紧；
2.增加液压油泵站一套；
3.电气控制油压，控制进油与回油，控制钳口的松开与加紧；
4.油压阀门部分透过调节液压油的流量来调节钳口夹持的大小，最大夹持力可达到2吨；
EZ-1/3/10金属线材扭转试验机操作说明 可测钢丝、铝丝、铜丝、金属丝、轴承钢丝等
1.试件的长短按GB/239-1999金属线材扭转试验方法规定：Φ1.0—Φ5.0 L==100d
2.试样尽可能平直，必要时可用手娇直，当用手不能娇直时，可将试样置于木材.塑料.铜质表面上，用这些相同材料制成锤子或其它方法轻轻校直，但不能伤及表面，也不得扭曲试样，局部有硬弯的线材不得用于试验。
3.转速选择与调整
速度的选择按GB/239-1999表3选择并调整
线材公称直径d或特征尺寸D（mm） 单向扭转次数r/min
钢1.0~<1.5 60
铜及铜合金1.5~<3.0 90
铝及铝合金3.0~<3.6 60
4.试样的装夹：
观察右边旋转夹头上的两个紧固试样螺钉，是否在垂直于设备底面上下位置上，如不在，可将左夹头向左推，让夹头顶位数字锁定开关按动任一旋向按扭开关，使夹头上的紧固试样螺钉旋转到垂直于设备底面的上下位置上。以利于装夹及调整。
把选好的试样一端插入任一夹头中，调整上下两个紧固螺钉，使试样的轴线与夹头上的中心线对正，旋紧两个紧固螺钉，然后再把另一端置入另一夹头中，用同样的方法调整中心位置并夹紧即可。
5.为使试样在试验过称中平直，施加一定的拉紧力，这种拉紧力不得大于该试样线材公称抗拉强度相应力值的２％，该试验机采用重力砝码加力，选好相应重量的砝码放在左边的砝码托盘上即可。
f根据需要选择适当的旋向，按相应的旋向按扭开关试验开始，直到试样断开，左夹头在重力砝码的拖动下压在数字锁定开关上，计数被锁定，电机断电，试验结束，
如试验前计数器显示不为零，按清零后在试验。
6.维护与保养，在夹头滑轨部分每一个月上一次20#机油（将夹头右拉即可露出滑动轴，即可上油，三个月擦洗一次并上20#机油，防止锈蚀及油泥，减少轴向加力的阻力）。
EZ-1/3/10金属线材扭转试验机技术参数
型号EZ-1 EZ-3 EZ-10
检测线材直径﹙mm﹚￠0.1-1.0￠1.0-3.0￠3.0-10.0￠10.0-20.0
两夹头同轴度﹙mm﹚0.4
移动导轨在全长范围内的平直度﹙mm﹚＜0.2
两夹头间最大距离﹙mm﹚550
扭转盘旋转速度﹙转/分﹚30.6±10％
钳口硬度HRC 55~65
轴向加力砝码±1％
试验机工作噪声＜70dB﹙A﹚
工作电压﹙V﹚AC380V
