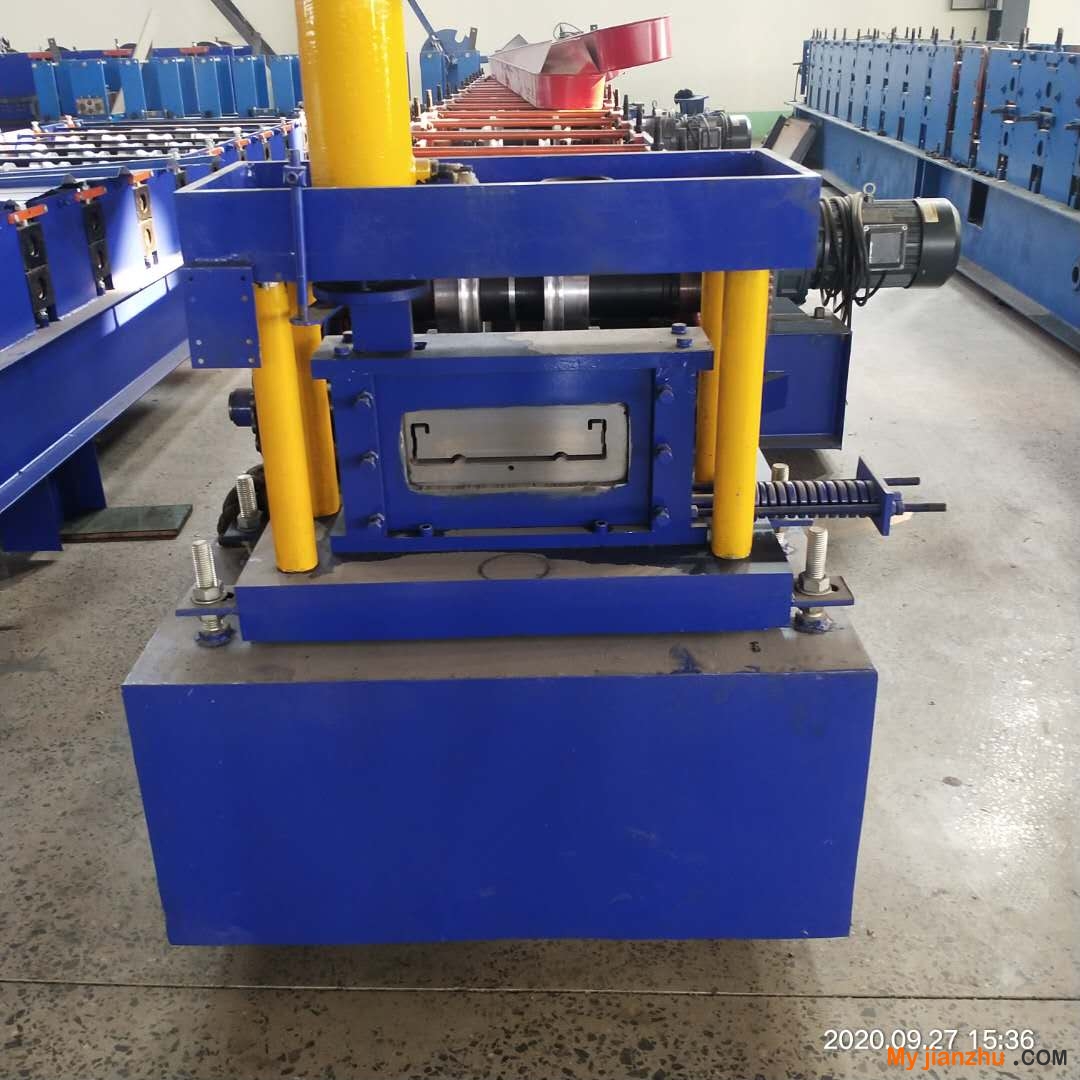

全自动可调节建筑踏板设备技术参数表
设备摆放长度 | 约18mm | 宽度 | 1500mm | 高度 | 1300mm |
电机功率 | 7.5x2kw | 工作电压 | 380V | ||
可调节型号 | 210/240/250/300mm | ||||
生产速度 | 4米/分 | ||||
压型轴径 | 20道直径80mm 实心轴滚压成型 | ||||
成型轮 | 轴承钢(Gcr15)淬火 精车 平磨镀硬铬处理 | ||||
设备底架 | 400H钢立板18mm焊接 | ||||
传动方式 | 1.2寸链条传动 | ||||
剪断机功率 | 5.5kw伺服跟踪切断 | ||||
切断系统 | 磨具材质：Gcr12. | ||||
压板厚度 | 1.0-1.5mm镀锌板 | ||||
成型部分 | 辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、快捷。 | ||||
工作流程 | 开卷 ——伺服送料冲床冲孔——冲孔滚压成型 ——自动切断 ——成品出板 人工点固好工件，人工上卷，进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断，此设备的自动压板成型完成。 | ||||
进料导向平台 | 主机进料口处设置左右导向装置。工作时，原材料板材两侧经左右导向进入主机，使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置，且左右独立可调。 | ||||
切断系统 | 切断系统由切断机架，切断模具，导向装置和切断油缸等组成 | ||||
电控系统 | 采用信捷PLC控制 ，能实现整机自动化生产。可设定批次、工件长度、数量等。 操作方式：输入屏+按钮。编码器计数，具有计数及记长功能。 | ||||
变频器 | 15kw台达变频可有效减少切断长度误差，性能稳定， | ||||
注意事项 | 供电电源输入：三相380V 电网电压波动：≤±10% 前后左右距离墙壁等遮拦物1米以上 | ||||
售后服务 | 技术人员免费上门安装、调试 | ||||
整套设备重量约 | 10吨 | ||||
工期 | 40个工作日 | ||||
保修期 | 12个月 | ||||
