三相四线电表互感器接线图

2024-04-16 11:04电气设备

三相四线电表接线端子1.4.7与电流互感器二次侧S1端相接,为电流进线端。接线端子3.6.9与电流互感器二次侧S2端相接,为电流出线端。接线端子2.5.8分别接三相电源。接线端子10是接零端的,为了保证安全,需要将电流互感器S2链接后接地。在三相四线电表接线时需要特别注意各电流互感器的电流测量取样必须与其电压取样保持同相,也就是端子1.2.3/4.5.6/7.8.9各为一组。下面是是威胜DTSD341-MC3三相四线电表的接线实物图。

三相四线电表互感器接线图

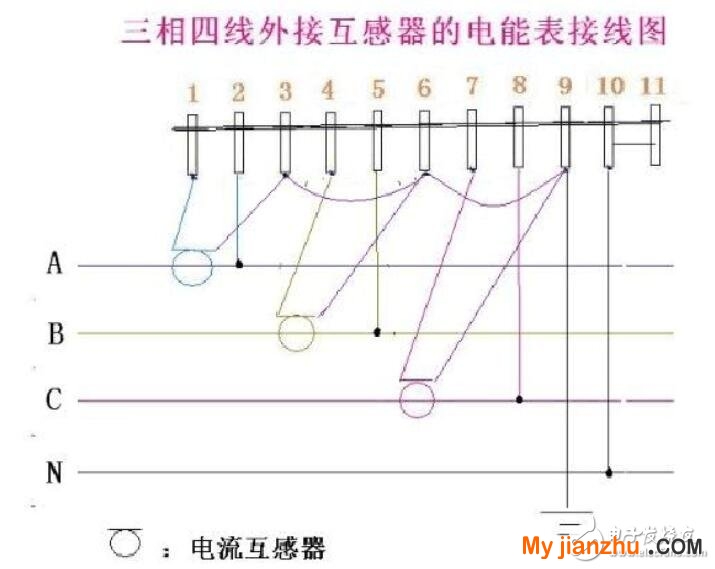

翻过接线端子盖,就可以看到三相四线电表接线图。其中1、4、7接电流互感器二次侧S1端,即电流进线端; 3、6、9接电流互感器二次侧S2端,即电流出线端; 2、 5、8分别接三相电源;   10、11是接零端。为了安全,应将电流互感器S2端连接后接地。   注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6为一组;7、8、9为一组。

三相四线电表互感器接线图

三相四线电表互感器接线图

三相四线电表互感器接线图

补充:

三相四线制有功计量表内部一般是三元件表,电压线圈220伏。如果三个线圈末端星接,每个线圈电压也是220,不接零线的话会造成计量误差大或有损坏元件可能性。

三相四线电度表的电压线圈实际就是个星接法中性点接零,如果零线不接在三相电压正常的话3个电压线圈都能得到正常的电压电度表计量是不受影响的也就等于是三相三线电度表了,如果电源有一项缺相其中肯定有的电压线圈得不到正常的电压所以就计量不准确了,所以说三相四线的电度表必须中性点接零线。
