天正建筑2013
——二维三维一体化的建筑设计软件
利用AutoCAD图形平台开发的最新一代建筑软件2013，继续以先进的建筑对象概念服务于建筑施工图设计，成为建筑CAD的首选软件，同时天正建筑对象创建的建筑模型已经成为天正日照、节能、给排水、暖通、电气等系列软件的数据来源，很多三维渲染图也基于天正三维模型制作而成。
2008年9月天正建筑软件通过建设部科技成果的评估，在建筑设计领域二次开发方面达到国际先进
天正建筑功能概述
软件功能设计的目标定位

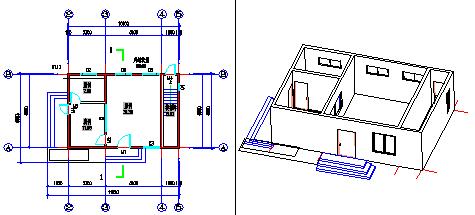

应用专业对象技术，在三维模型与平面图同步完成的技术基础上，进一步满足建筑施工图需要反复修改的要求。

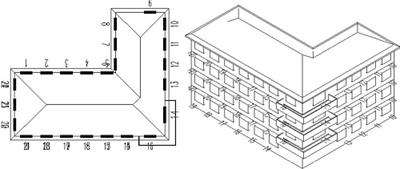

利用天正专业对象建模的优势，为规划设计的日照分析提供日照分析模型(如下图)和遮挡模型；为强制实施的建筑节能设计提供节能建筑分析模型。
 |
实现高效化、智能化、可视化始终是天正建筑CAD软件的开发目标。
自定义对象构造专业构件
天正开发了一系列自定义对象表示建筑专业构件，具有使用方便、通用性强的特点。例如各种墙体构件具有完整的几何和材质特征，可以像AutoCAD的普通图形对象一样进行操作，可以用夹点随意拉伸改变几何形状，与门窗按相互关系智能联动（如下图），显著提高编辑效率。

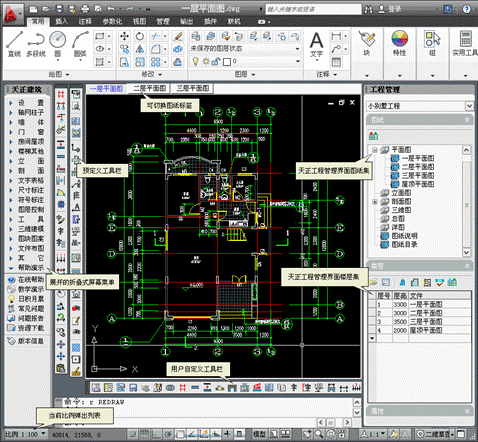

完善的用户接口

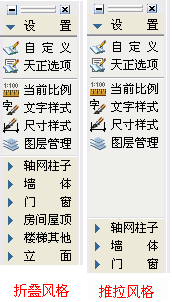

● 方便的智能化菜单系统
采用256色图标的新式屏幕菜单，图文并茂、层次清晰、折叠结构，支持鼠标滚轮操作，使子菜单之间切换快捷。
屏幕菜单的右键功能丰富，可执行命令帮助、目录跳转、启动命令、自定义等操作。
在绘图过程中，右键快捷菜单能感知选择对象类型，弹出相关编辑菜单，可以随意定制个性化菜单适应用户习惯，汉语拼音快捷命令和一键快捷使绘图更快捷。
● 支持多平台的对象动态输入

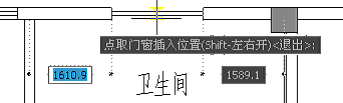

AutoCAD从2006版本开始引入了对象动态输入编辑的交互方式，天正将其全面应用到天正对象，适用于从2004起的多个AutoCAD平台，这种在图形上直接输入对象尺寸的编辑方式，有利于提高绘图效率。图为动态修改门窗垛尺寸。
● 强大的状态栏功能
状态栏的比例控件可设置当前比例和修改对象比例，提供了编组、墙基线显示、加粗、填充和动态标注 (对标高和坐标有效) 控制。
● 支持用户定制
通过【自定义】和【天正选项】可以进行软件界面形式及操作命令方面、建筑设计参数方面的定制设置。此设置可以导出成XML文件，供贵单位其他用户导入，实现参数配置的共享，也可通过“恢复默认”恢复程序最初设置值。
● 程序联网更新

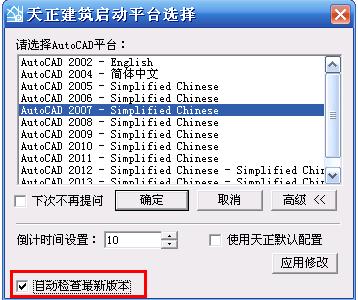

在程序启动对话框中点击“高级”按钮，在扩展对话框中可以设置是否需要联网检查程序有无更新版本。
另外通过“资源下载”命令，也可以与天正官方网站直接链接，即时下载资源文件和更新程序，让您更为方便的获取到最新的软件及补丁。
先进的专业化标注系统
天正专门针对建筑行业图纸的尺寸标注开发了专业化的标注系统，轴号、尺寸标注、符号标注、文字都使用对建筑绘图最方便的自定义对象进行操作，取代了传统的尺寸、文字对象。按照建筑制图规范的标注要求，对自定义尺寸标注对象提供了前所未有的灵活修改手段。由于专门为建筑行业设计，在使用方便的同时简化了标注对象的结构，节省了内存，减少了命令的数目。
同时按照规范中制图图例所需要的符号创建了自定义的专业符号标注对象，各自带有符合出图要求的专业夹点与比例信息，编辑时夹点拖动的行为符合设计习惯。符号对象的引入妥善地解决了 CAD符号标注规范化的问题。
全新设计文字表格功能
天正的自定义文字对象可方便地书写和修改中西文混排文字，方便地输入和变换文字的上下标，输入特殊字符，书写加圈文字等。文字对象可分别调整中西文字体各自的宽高比例，修正AutoCAD所使用的两类字体(*.shx与*.ttf)中英文实际字高不等的问题，使中西文字混合标注符合国家制图标准的要求。此外天正文字还可以设定对背景进行屏蔽，获得清晰的图面效果。
天正建筑的在位编辑文字功能为整个图形中的文字编辑服务，双击文字进入编辑框，提供了前所未有的方便性。

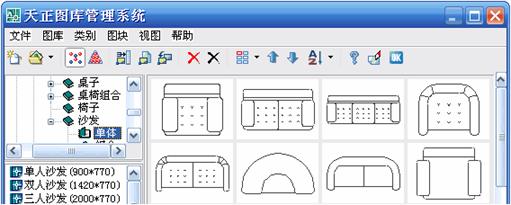

强大的图库管理系统和图块功能

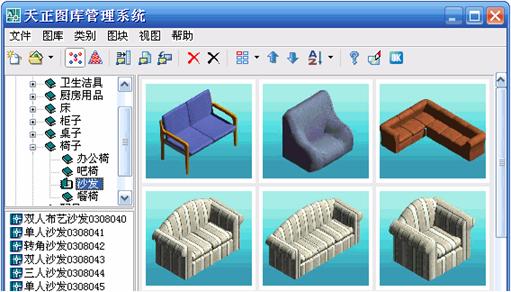

天正的图库系统采用图库组TKW文件格式，同时管理多个图库，通过分类明晰的树状目录使整个图库结构一目了然。类别区、名称区和图块预览区之间可随意调整最佳可视大小及相对位置，图块支持拖拽排序、批量改名、新入库自动以“图块长*图块宽”的格式命名等功能，最大程度地方便用户。
图库管理界面采用了平面化图标工具栏和菜单栏，符合流行软件的外观风格与使用习惯。由于各个图库是独立的，系统图库和用户图库分别由系统和用户维护，便于版本升级。
天正图块提供五个夹点，直接拖动夹点即可进行图块的对角缩放、旋转、移动等变化。图块通过 “图块屏蔽”特性可以遮挡背景对象而无需对背景对象进行裁剪，通过对象编辑可随时改变图块的精确尺寸与转角，支持CAD的动态块。
与ACAD兼容的材质系统
天正建筑软件提供了与ACAD2006以下版本渲染器兼容的材质系统，包括全中文标识的大型材质库、具有材质预览功能的材质编辑和管理模块，天正对象模型同时支持ACAD2007-2013版本的材质定义与渲染，为选配建筑渲染材质提供了便利。
天正图库支持贴附材质的多视图图块，这种图块在“完全二维”的显示模式下按二维显示，而在着色模式下显示附着的彩色材质，新的图库管理程序能预览多视图图块的真实效果。

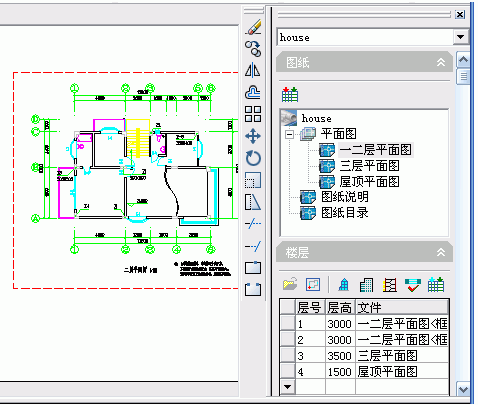

工程管理器兼有图纸集与楼层表功能
天正建筑引入了工程管理概念，工程管理器将图纸集和楼层表合二为一，将与整个工程相关的建筑立剖面、三维组合、门窗表、图纸目录等功能完全整合在一起，同时进行工程图档的管理，无论是在工程管理器的图纸集中还是在楼层表双击文件图标都可以直接打开图形文件。
系统允许用户使用一个DWG文件保存多个楼层平面，也可以每个楼层平面分别保存一个DWG文件，甚至可以两者混合使用。
全面增强的立剖面绘图功能

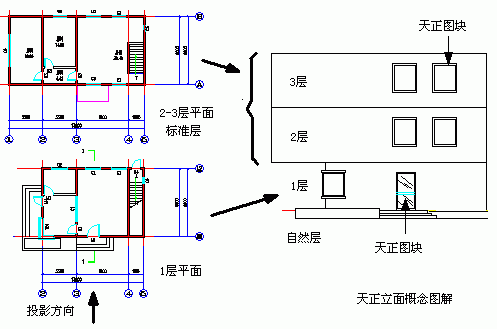

天正建筑随时可以从各层平面图获得三维信息，按楼层表组合，消隐生成立面图与剖面图，生成步骤得到简化，成图质量明显提高。
提供工程数据查询与面积计算
在平面图设计完成后，可以统计门窗数量，自动生成门窗表。可以获得各种构件的体积、重量、墙面面积等数据，作为其他分析的基础数据。

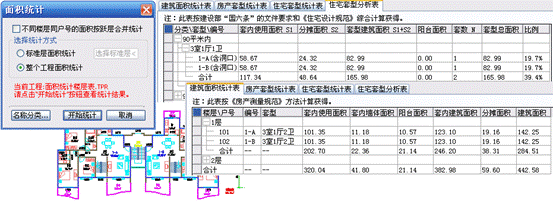

天正建筑提供了各种面积计算命令，可计算房间使用面积、建筑面积、阳台面积等等，可以按《房产测量规范》和《住宅设计规范》以及建设部限制大户型比例的有关文件，统计住宅的各项面积指标，分别用于房产部门的面积统计和设计审查报批。
全方位支持AutoCAD各种工具
天正对象支持AutoCAD特性选项板的浏览和编辑，提供了多个物体同时修改参数的捷径。
特性匹配（格式刷）可以在天正对象之间形象直观的快速复制对象的特性。
建筑对象的显示特点
天正建筑对象讲求施工图的显示符合规范要求，三维模型与实际构件尽量协调一致，举例说明如下。

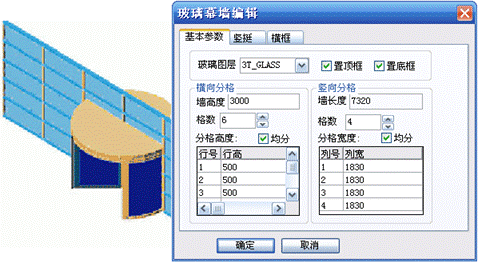

玻璃幕墙：二维采用门窗线简化表达，而三维为精确表达，力求使玻璃幕墙的施工图表达和三维模型表现达到协调一致。

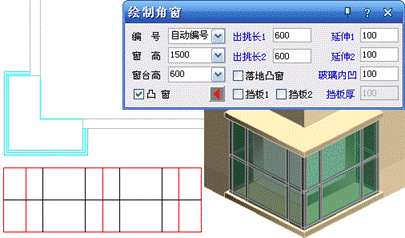

角凸窗：转角窗和角凸窗统一为一个参数化窗对象，侧面可以碰墙，自动完成侧面的遮挡处理。
天正建筑 2013的新特性
天正建筑2013支持32位AutoCAD2004-2013以及64位AutoCAD2010-2013平台。
● 改进墙、柱、门窗等核心对象及部分相关功能
1) 墙柱
改进墙柱连接位置的相交处理和墙体线图案填充的显示；

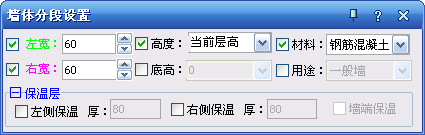

【墙体分段】命令采用更高效的操作方式，可以预设目标墙体材料、左右墙宽等，可以连续多次操作，允许在墙体外取分段点，可以作用于玻璃幕墙对象；
原有的【转为幕墙】功能升级为【幕墙转换】，除了能把各种材料的墙转换为玻璃幕墙以外，还可以把玻璃幕墙转换为其它各种材料的墙；

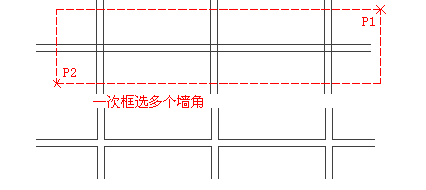

修墙角支持一次框选多个墙角批量修改；
修改柱子的边界计算方式，以解决在某些位置无法正常插入柱子的问题；
2) 门窗

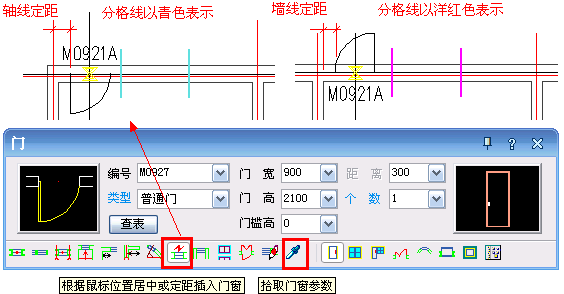

【门窗】命令改进，新增根据鼠标位置居中或定距智能插入门窗的方式，新增拾取图中已存在的门窗参数的功能；
门窗对象编辑时，同编号的门窗支持选择部分编辑修改；

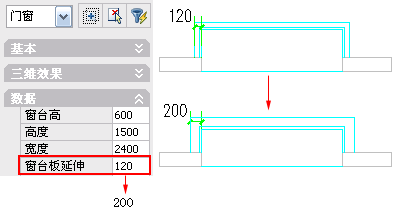

普通凸窗支持修改挑板尺寸；

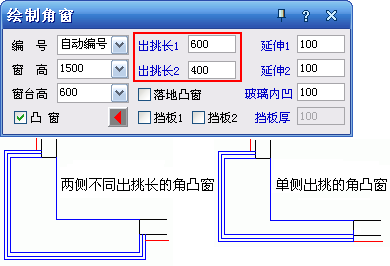

转角凸窗支持在两段墙上设置不同的出挑长度；
解决删除与带形窗所在墙体相交的墙，带形窗也会被错误删除的问题；

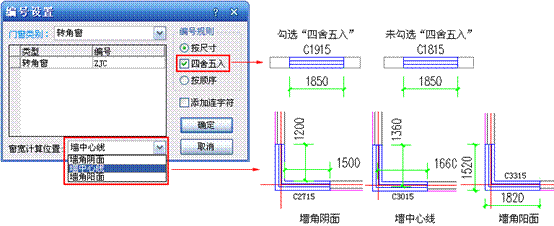

改进了门窗、转角窗、带形窗按尺寸自动编号的规则，使其满足各个不同设计单位的要求；
改进【门窗检查】命令，支持对块参照和外部参照中的门窗定位观察、提取二三维门窗样式等；
解决门窗图层关闭后在打印时仍会被打印出来以及门窗编号图层设为不可打印后在打印时编号仍会被打印出来的问题。
● 配合新的制图规范和实际工程需要完善天正注释系统
1) 尺寸标注
角度、弧长标注支持修改箭头大小；

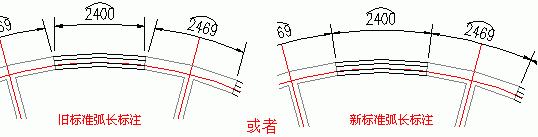

弧长标注可以设置其尺寸界线是指向圆心（新国标）还是垂直于该圆弧的弦（旧国标）；
尺寸标注支持文字带引线的形式；
【逐点标注】在布局空间操作时支持根据标注对象（天正对象暂时只支持墙、柱、门窗）的比例自动换算尺寸值；
【角度标注】取消逆时针点取的限制，改为手工点取标注位置；
修改尺寸自调方式，使其更符合工程实际需要；

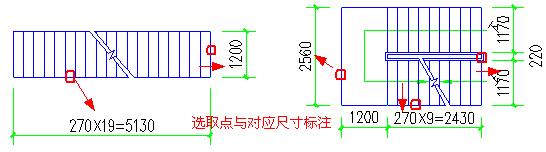

新增【楼梯标注】命令，用于标注楼梯踏步、井宽、梯段宽等楼梯尺寸；

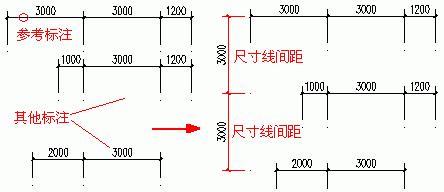

新增【尺寸等距】命令，用于对选中尺寸标注在垂直于尺寸线方向进行尺寸间距的等距调整。
2) 符号标注

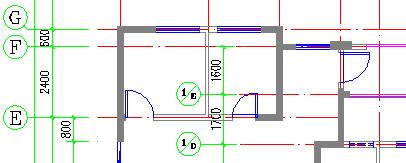

可单独控制某些轴号的起始位置；
轴号文字增加隐藏特性；
【添补轴号】和【添加轴线】时，轴号可以选择是否重排；

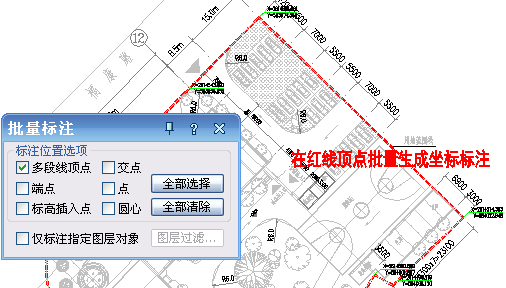

坐标标注增加线端夹点，用于修改文字基线长度；增加特征点批量标注的功能；
总图标高增加2010年新版《总图制图标准》中标高文字在右上角的标高样式及空心三角的标高样式，当未勾选“自动换算绝对标高”时，绝对标高处允许输入非数字字符；
坐标和标高在动态标注状态下按当前UCS换算数值；
【标高检查】支持带说明文字的标高和多层标高，增加根据标高值修改标高符号位置的操作方式；

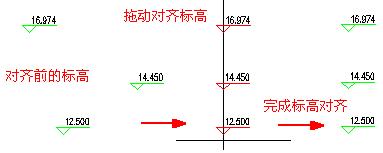

新增【标高对齐】命令，用于把选中的所有标高按新点取的标高位置或参考标高位置竖向对齐。

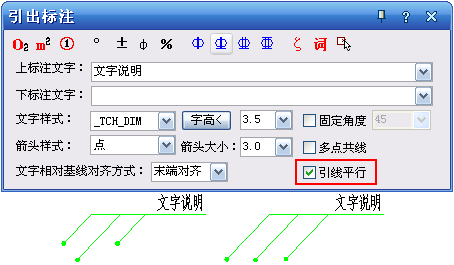

引出标注新增引出线平行的表达方式；
索引图名采用无模式对话框，增加对文字样式、字高等的设置，增加比例文字夹点；

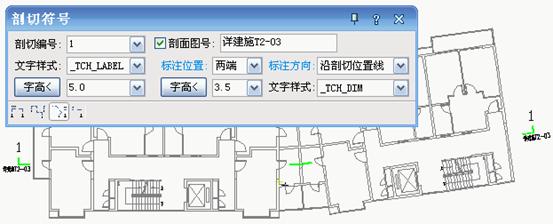

【剖面剖切】和【断面剖切】命令合并，支持非正交剖切符号的绘制，添加剖面图号的说明；
折断线增加锁定角度的夹点操作模式，增加双折断线的绘制；

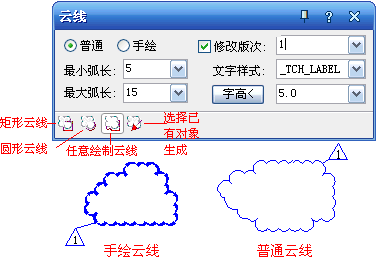

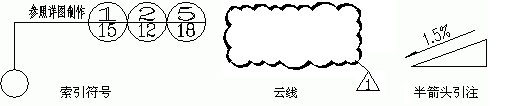

按2010年新版《房屋建筑制图统一标准》7.4.4条增加了绘制云线功能，用于在设计过程中表示审校后需要修改的范围。
● 优化了图档导出功能
1) 解决天正尺寸标注和文字在导出成T3格式后，其图面显示与导出前不一致的问题；
2) 解决图形导出后，图中的UCS用户坐标系会出现不同程度的丢失或错误的问题；
3) 新增【局部导出】命令，用于选择当前图形中的任意部分导出；

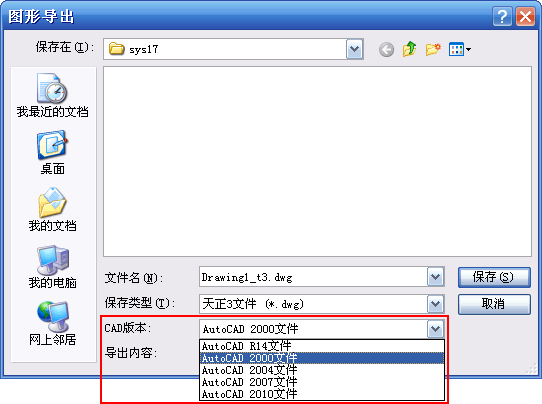

4) 【图形导出】和【批量转旧】增加保存的CAD版本的选择，支持拖拽修改对话框大小；

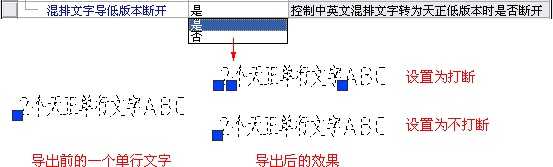

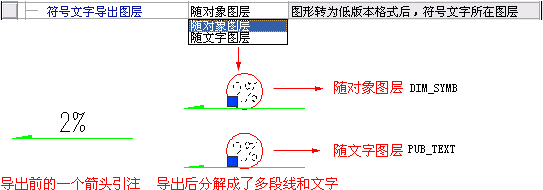

5) 添加天正符号在导出时分解出来的文字是随符号所在图层，还是统一到文字图层，中英文混排的文字在导出成天正低版本时文字是否需要断开的设置。
● 其他主要改进
1) 绘制轴网增加通过拾取图中的尺寸标注得到轴网开间和进深尺寸的功能；

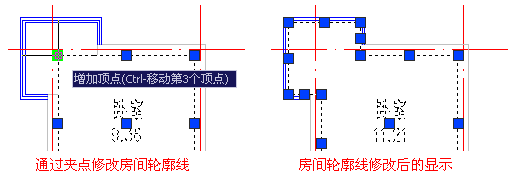

2) 房间面积对象的轮廓线添加“增加顶点”的功能，支持CAD的“捕捉”设置；
3) 新增【踏步切换】命令用于设置台阶某边是否有踏步；

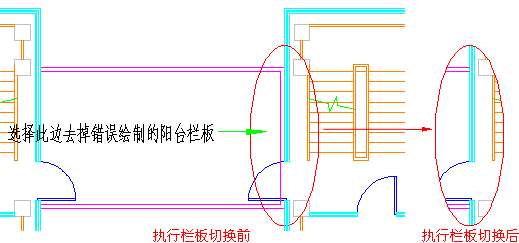

4) 新增【栏板切换】命令用于设置阳台某边是否有栏板；
5) 新增【图块改名】命令用于批量修改图块名称，对于多个同名图块可将其中一个或多个图块修改为其它名字，便于独立编辑；
6) 新增【长度统计】命令用于查询多个线段的总长度；

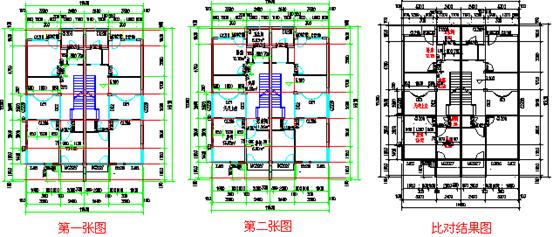

7) 新增【图纸比对】和【局部比对】命令用于对比两张DWG图纸内容的差别；
8) 新增【备档拆图】命令用于把一张dwg中的多张图纸按图框拆分为多个dwg文件；
